VCM200 主动隔振模块
性能指标
1. 隔振频率:1---200Hz
2. 隔振方向:六个自由度力的补偿,负荷调节功能。
3. 隔振性能:90%(5Hz时),95%(10Hz时)
4. 负载能力:15-300Kg
5. 10-20 毫秒的响应时间
6. 供电:220V,50W
7. 工作温度:5-40摄氏度
8. 隔振台放置于平面度0.5mm的硬质平面上
9. 台面尺寸可以定制(600*500-800*1000)
10.模块可以多条组合成更大的尺寸
特征
主动隔离宽频
六个自由度全方向隔振
内部反馈回路
可以根据负载和尺寸要求自由组合
易于安装和简单的使用,无需持续维护
无共振频率,响应时间快
应用领域
扫描探针显微镜(AFM/LFM/STM)
激光干涉仪
激光共聚焦显微镜
主动隔振控制系统型号说明
VCM:型号----振动控制模块
模块数量区分:S代表单条模块 D代表双条模块 T代表三条模块
例如:
VCM-S400:代表单条长度400mm主动隔振控制系统
VCM-D400:代表双条长度400mm主动隔振控制系统
VCM-D600:代表双条长度600mm主动隔振控制系统
单条标准模块承载为150KG;400与600载重相同.
型号 | 长 | 宽 | 高 |
S400 | 400 | 120 | 110 |
S600 | 600 | 120 | 110 |
D400 | 400 | 245 | 110 |
D600 | 600 | 245 | 110 |

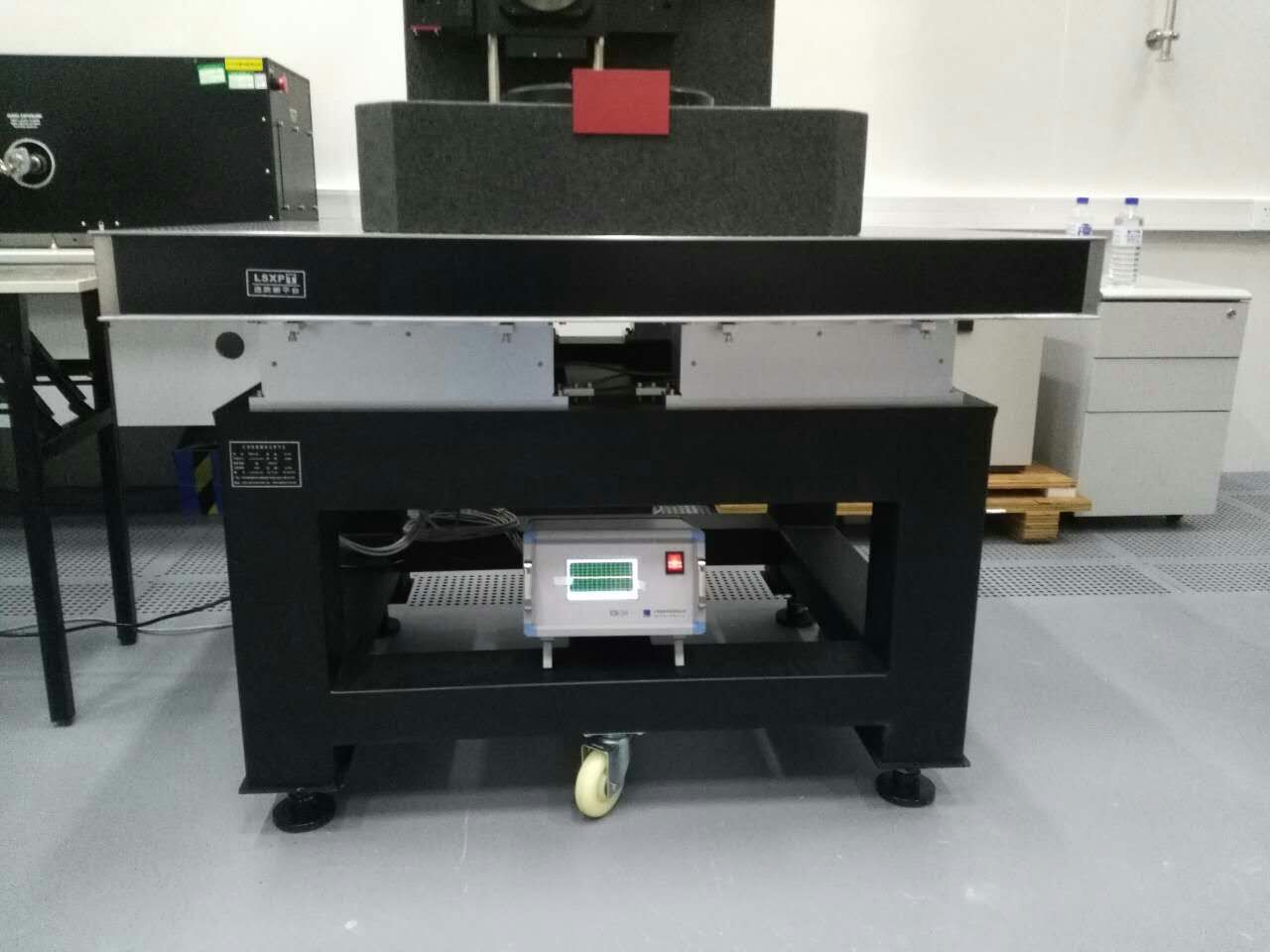

应用场景
