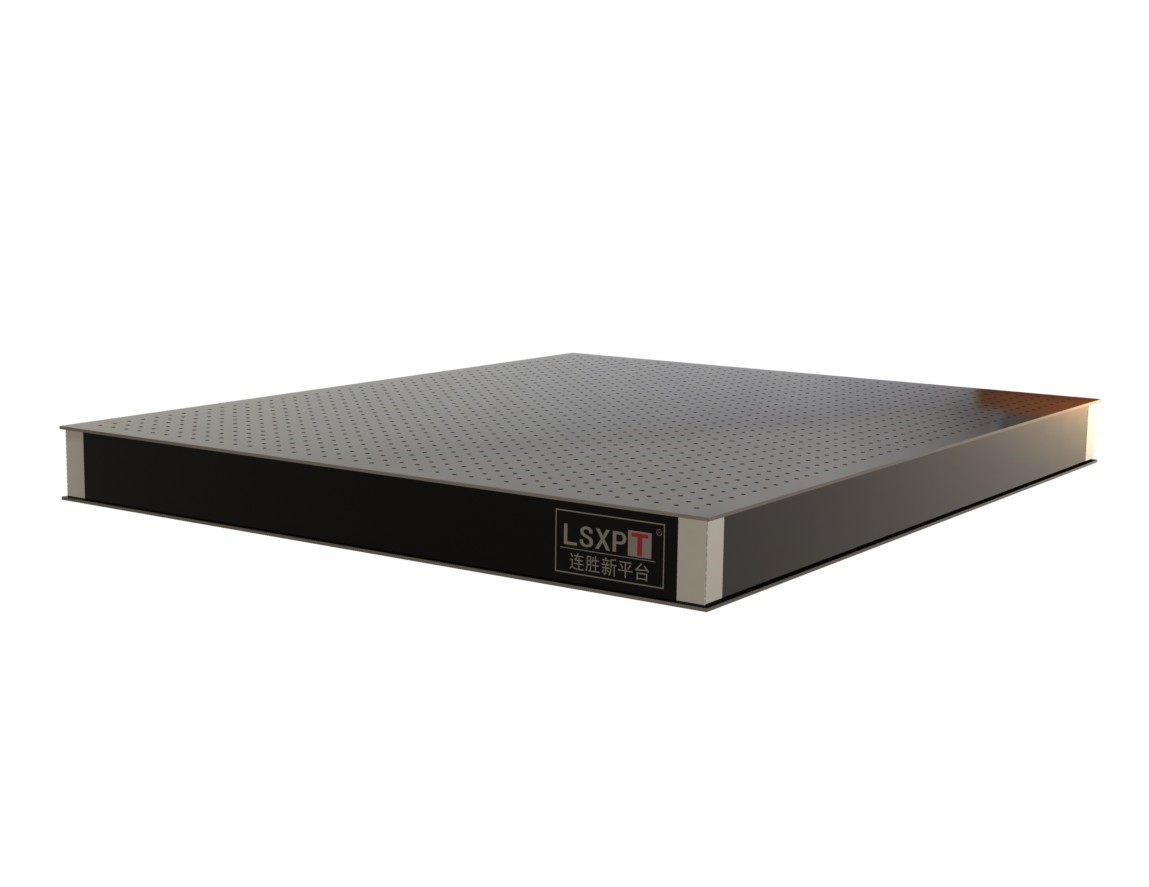

蜂窝内芯光学平台台板 MOT-F系列
▪ 宽带阻尼结构工作桌面，可消除表面共振
▪ 蜂窝型内芯，质量轻，具有很好的刚度
▪ 约束层芯板
▪ 完全密封孔
▪ 无焊接应力，随时间变化台板不会因应力而产生变形
蜂窝结构隔振平台台板，作为于光学实验、医学实验、精密仪器生产检测、航天航空实验等的载体，因其具有高刚度低质量比率特点，能提高实验的精度、提供坚固安装平台的作用，其结构为蜂窝空心结构，包括上下面板、隔离杯和蜂窝状芯板；便于实验附件的固定安装，面板采用高导磁不锈钢（430），表面不生锈，保证了实验室清洁度；隔离杯采用的是拉伸铝冲压成型，可防止噪音在内部产生震荡给实验造成误差，同时能防尘、防水、防止小物品坠落到平台内部，便于清理；内部蜂窝状芯板采用的是梯形薄钢板相互対粘中间并夹有钢板形成蜂巢形状的结构，它能在降低芯板质量的情况下使刚度最大化。
性能指标：
台板厚度因数、最小至最大厚度 | 25 、50mm-300mm |
工作面板材料、厚度 | 430（不锈钢） 、面板5mm |
单蜂窝内芯面积 | 最小：6.25x10-4m²、最大：1.25x10-3m²； |
阻尼方式 | 宽带阻尼 |
蜂窝内芯密度 | 250kg/m³ |
布孔 | 公制M6、25mm×25mm等间距阵列、边距37.5mm |
台板平面度 | ≤0.1mm/m² |
台板粗糙度 | ≤1.6μm，表面亚光处理 |
变形量 | ＜ 2µm/m² |

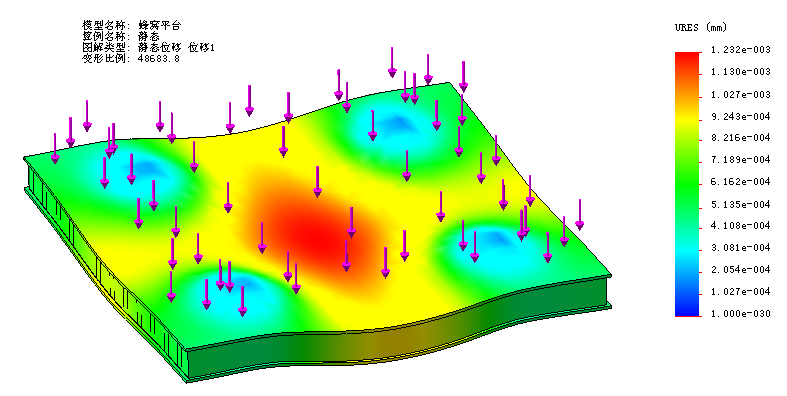

例：长×宽×厚：600mm×600mm×50mm，均载100kg的强度分析：
MOT-F系列

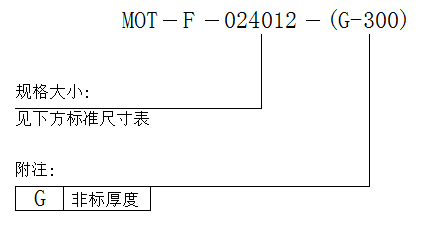

平台编号：
例如：MOT-F-024012-G-300代表配有蜂窝台板长度2.4m、宽度1.2m，后面加G，代表非标准产品厚度300mm。
标准尺寸：
台板编号 | 台板尺寸（mm） | 厚度（mm） | 孔距（mm） | 孔径 | 边距（mm） |
0060045 | 600×450 | 50 | 25×25 | M6 | 37.5×37.5 |
006006 | 600×600 | 50 | 25×25 | M6 | 37.5×37.5 |
009006 | 900×600 | 80 | 25×25 | M6 | 37.5×37.5 |
00750075 | 750×750 | 80 | 25×25 | M6 | 37.5×37.5 |
010008 | 1000×800 | 100 | 25×25 | M6 | 37.5×37.5 |
009009 | 900×900 | 80 | 25×25 | M6 | 37.5×37.5 |
012009 | 1200×900 | 100 | 25×25 | M6 | 37.5×37.5 |
015009 | 1500×900 | 150 | 25×25 | M6 | 37.5×37.5 |
015010 | 1500×1000 | 150 | 25×25 | M6 | 37.5×37.5 |
018010 | 1800×1000 | 150 | 25×25 | M6 | 37.5×37.5 |
020010 | 2000×1000 | 150 | 25×25 | M6 | 37.5×37.5 |
012012 | 1200×1200 | 100 | 25×25 | M6 | 37.5×37.5 |
015012 | 1500×1200 | 150 | 25×25 | M6 | 37.5×37.5 |
018012 | 1800×1200 | 200 | 25×25 | M6 | 37.5×37.5 |
020012 | 2000×1200 | 200 | 25×25 | M6 | 37.5×37.5 |
024012 | 2400×1200 | 200 | 25×25 | M6 | 37.5×37.5 |
030012 | 3000×1200 | 250 | 25×25 | M6 | 37.5×37.5 |
035012 | 3500×1200 | 250 | 25×25 | M6 | 37.5×37.5 |
015015 | 1500×1500 | 200 | 25×25 | M6 | 37.5×37.5 |
018015 | 1800×1500 | 200 | 25×25 | M6 | 37.5×37.5 |
020015 | 2000×1500 | 200 | 25×25 | M6 | 37.5×37.5 |
024015 | 2400×1500 | 200 | 25×25 | M6 | 37.5×37.5 |
030015 | 3000×1500 | 250 | 25×25 | M6 | 37.5×37.5 |
035015 | 3500×1500 | 300 | 25×25 | M6 | 37.5×37.5 |
